V súčasnosti je v priemyselnej praxi veľmi častý prípad väčšej vzdialenosti medzi napájaným monitorovaným zariadením a napájacím zdrojom a pritom je často jediná možnosť použiť exitujúcu elektrickú inštaláciu. V týchto prípadoch je nutné zohľadniť veľmi dôležitý parameter úbytku napätia na vedení. Z dôvodu strát na prívodných vodičoch má každý priemyselný zdroj MEAN WELL jednak užívateľsky prístupný ovládací prvok na jednorázové nastavenie výstupných parametrov a jednak špeciálny vstup na dynamickú kompenzáciu úbytkov v závislosti od veľkosti odoberaného prúdu a teploty.
Výrobcovia elektronických zariadení uvádzajú hodnotu napájacieho napätia, ale menej často informujú o rozsahu napätia (minimálnej a maximálnej hodnoty) v ktorom je garantovaná spoľahlivá činnosť. V praxi v reálnom systéme dochádza k zmene odberu záťaže zo zdroja a teda aj k zmene samotného napájacieho napätia na svorkách záťaže. Kolísanie napätia môže byť značné a podstatné pre funkčnosť zariadenia. Pre názornosť uvedieme postup jednoduchého výpočtu. Pri jednosmernom napájaní záťaže je situácia jednoduchšia a dá sa vyjadriť vzťahom
, kde odpor vodiča je reálna zložka impedancie [Ω], ρ je merný odpor [Ωm], pre meď 1,68 . 10-8 [Ωm], l je dĺžka vodiča v [m] a S je prierez vodiča[m2]. A v závislosti od teploty sa vzťah dá vyjadriť ako
, kde sa uvažuje odpor pri teplote 20°C, teplotný súčiniteľ a Δu - oteplenie [°C]. Hodnoty koeficientov nájdeme v tabuľkách, ktoré udáva výrobca elektrických káblov.
Pre striedavé napätie je situácia zložitejšia a odpor vedenia pre striedavý prúd nazývame rezistancia, ktorá je väčšia ako u vedenia pre jednosmerný prúd, pretože čím je vyššia frekvencia, tým je tok energie viac vytláčaný smerom k povrchu vodiča, čo je dané koeficientom
. Činný odpor, čo je vlastne reálna zložka impedancie, a je daný vzťahom

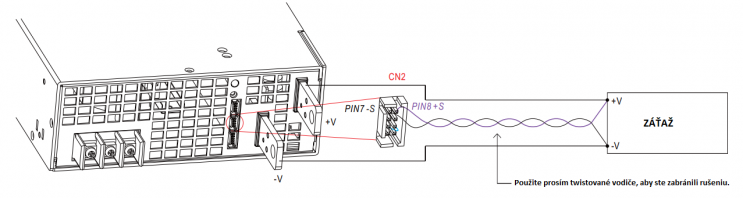

[Ω] kde k je súčiniteľ rešpektujúci vplyv povrchového efektu vo vodiči závisiaci od frekvencie f a priemeru vodiča d. Samozrejme, ďalšia presnejšia teória je zložitejšia, ale v praxi je dôležité zabezpečiť, aby na svorkách záťaže bolo stabilizované napätie napriek tomu, že prúd tečúci zo zdroja môže kolísať aj v rozsahu od 0 do 100%. Treba si uvedomiť, že pri prúdoch väčších ako 100A sú úbytky značné. Podobne sa prejavia aj pri nižších prúdoch, rádovo 10A pri dĺžke prívodných vedení niekoľko metrov. Na obrázku je konkrétny spôsob zapojenia priemyselného zdroja s funkciou kompenzácie, ktorý zabezpečí stabilizované napätie na svorkách záťaže.
Pre jednoduchú názornosť uvádzame tabuľku úbytkov napätia pre jednosmerné prúdy a dĺžku vedenia 20m
Tabuľka- príklad úbytkov napätí
Z tabuľky je zrejmý značný úbytok napätia pre vyššie prúdy v obvode, pričom pre jednosmerné napájanie môžeme na základe uvedených matematických vzorcov spätne vypočítať maximálny dovolený prúd vedením pri zadanom ešte akceptovateľnom úbytku napätia. Zaujímavé je, že napríklad pri pripojení 120Wattovej záťaže (aj napr. LED svietidlo) pri napätí 12V cez kábel CYKY2x2,5, teda prúde tečúcom obvodom o hodnote 10A, dôjde k energetickej strate v dvojvodičovom káblovom vedení minimálne 26W. Táto strata je takmer rovnaká ako pri pripojení 2000Wattového radiátora s napätím 230VAC. Pre pripojenie napríklad 120W/12VDC svietidla teda štandardné vedenie CYKY2x1,5, vhodné pre svetelné okruhy 230VAC, ani nie je možné použiť. Táto situácia vznikne takmer vždy pri napájaní skupiny svietidiel z jedného napájacieho zdroja. Aj z tohto dôvodu pre vyššie výkony sa musí napájací zdroj vždy umiestňovať pri svietidle. Pri použití nevhodného prierezu a dĺžky prívodných vodičov v priemysle pri napájaní a monitorovaní zariadení môže dôjsť k nestabilite alebo aj nefunkčnosti.
Priemyselné zdroje MEAN WELL série RSP od výkonu 500W, HRPG, DPU a ďalšie, disponujú funkciou dynamickej kompenzácie úbytku napätia na prívodom vedení k záťaži. Pokiaľ sa predpokladá konštantná záťaž, je možné výstupné napätie zvýšiť (ale aj znížiť) užívateľsky prístupným trimrom u všetkých priemyselných zdrojov MEAN WELL a napájacích zdrojov určených do rozvádzača, za súčasného merania napätia na svorkách záťaže. Tieto a ďalšie informácie sú k dispozícii na stránke www.meanwell.sk v technickej dokumentácii k napájacím zdrojom a v časti „technická podpora“ .
